一、產品概述
高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關柜，
然后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜在到各個用電的配電盤，控制箱，開關箱，里面就是通過將一些開關、斷路器、熔斷器、
按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱：高低壓開關柜或高低壓電氣成套設備。

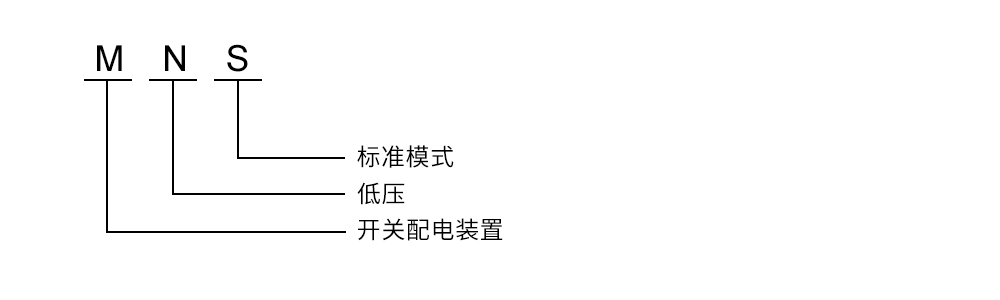

二、型號及含義
三、正常使用條件
1、周圍空氣溫度不高于+40℃,不低壓+5℃,并且24h內其平均溫度不高于+35℃。
2、大氣條件:空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但應考慮到溫度變化，有可能會偶然地產生凝霧。
3、海拔高度不超過2000m。
4、本裝置適應與以下溫度的運輸和儲存過程:?-25℃+55℃的范圍之間，在短時間內(不超過24h)可達+70C,在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。
5、如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
6、當本裝置使用于海上石油鉆采平臺和核電時，應另行簽訂技術協議。
2、大氣條件:空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但應考慮到溫度變化，有可能會偶然地產生凝霧。
3、海拔高度不超過2000m。
4、本裝置適應與以下溫度的運輸和儲存過程:?-25℃+55℃的范圍之間，在短時間內(不超過24h)可達+70C,在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。
5、如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
6、當本裝置使用于海上石油鉆采平臺和核電時，應另行簽訂技術協議。
四、主要技術參數
防護等級
額定絕緣電壓
600V(100V)
額定工作電壓
380V、660V
主母線最大工作電流
5000A
主母線額定耐受電流
100kA/1s
主母線額定峰值耐受電流
220kA/0.1s
配母線（垂直母線）最大工作電流
1000A
配電母線（垂直母線）峰值電流
標準型
105kA(最大值)/0.1s
加強型
176kA(最大值)/0.1s
符合IEC529、DIN40050標準lp30對大于?φ2.5mm固體防護lp40對大于?φ?1.0mm固體防護Ip54對塵埃和任意?向噴濺防護(訂購p54防護等級時應與制造廠協商)
五、柜體結構
開關柜柜體基本機構是由C型型材裝配組成。C型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅純化處理。四周門板，側板則做高壓靜電噴塑。
六、開關柜類型
1、動力配電中柜(PC):可采用EmaxMT,3WN.AH.ME系列等斷路器。2、電動機制中心(MCC):由大小抽屜組裝而成，各回路主開關采用高分斷塑殼斷路器或旋轉式帶熔斷器的負荷開關。功率因數自動補償柜(帶有手動、自動及遠動功率因數補償裝置)

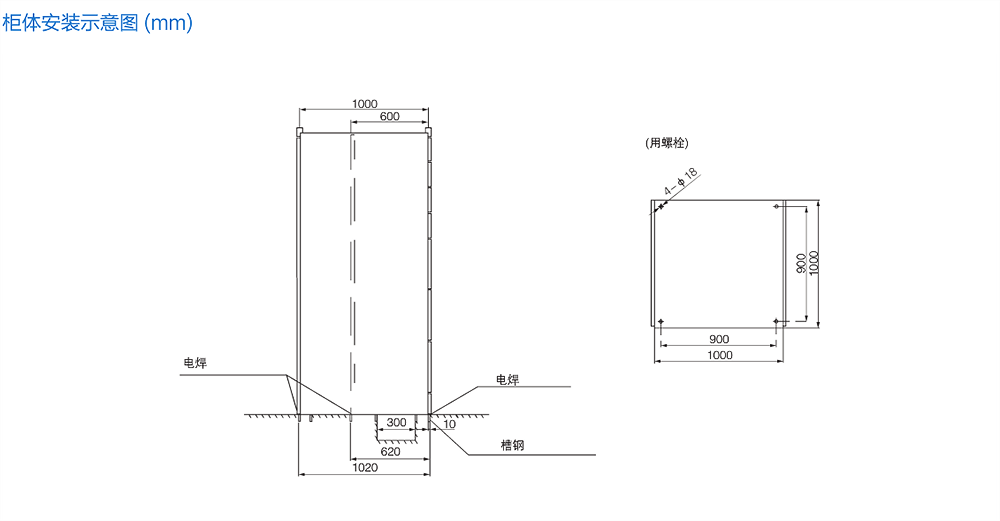

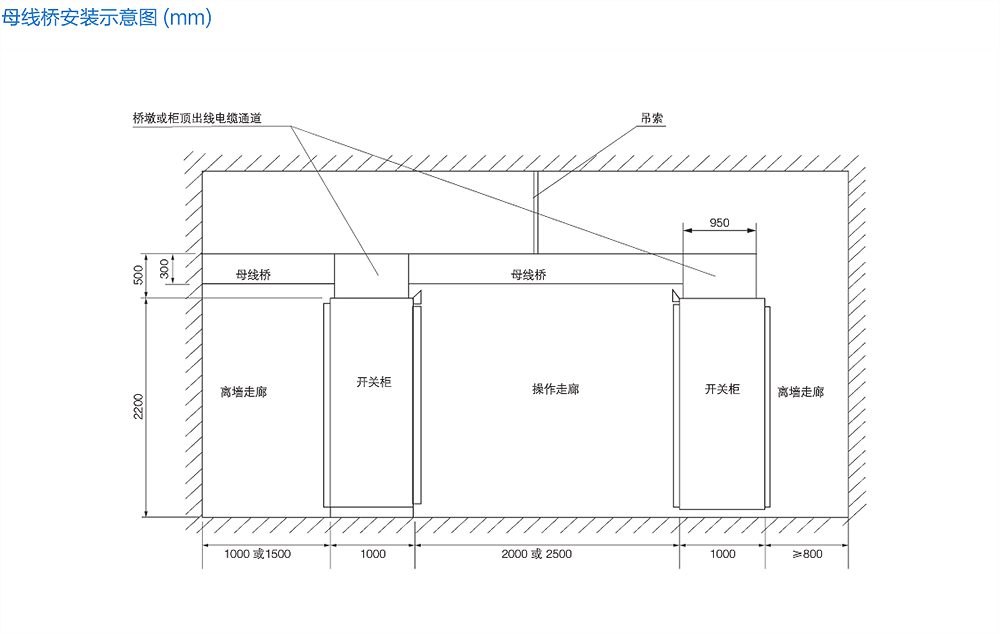

七、安裝示意圖
八、訂貨須知
此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
